12um 384x288 USB Output Compact Size Thermal Module
|
Modellnummer |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Termisk modul |
||
|
Bildesensor |
Vox ukjølte fokale plane matriser |
|
|
Maks. Oppløsning |
384 × 288 |
|
|
Bildefrekvens |
Justerbar, 6Hz til 50Hz |
|
|
Pixel -intervall |
12μm |
|
|
Responsbølgebånd |
8μm til 14μm |
|
|
Netd |
≤ 40 mk (@ 25 ° C), f# = 1.0 |
|
|
Linse (brennvidde) |
9,7mm |
15,4mm |
|
F Nummer |
F1.0 |
F1.0 |
|
Ifov |
1,2 mrad |
0,8mrad |
|
Synsfelt (h × v) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Min. Fokuserer avstand |
2m |
5m |
|
Temperaturmåling |
||
|
Temperaturområde |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|
|
Temperaturnøyaktighet |
Maks (± 2 ° C, ± 2%) ved omgivelsestemperatur 25 ° C og objekttemperatur over 0 ° C |
|
|
Temperaturavstand (basert på 0,65 × 0,65m) |
10m (lengst) |
15m (lengst) |
|
Termografiregel |
3 Temperaturmåleregeletyper, 21 regler (10 poeng, 10 regioner og 1 linje) |
|
|
Datautgang |
16bit temperaturdata |
|
|
Bildevisning |
||
|
Kontrastjustering |
Ja |
|
|
Lysstyrkejustering |
Ja |
|
|
Paletter |
15 paletter med fargejusterbar, standard hvit varm |
|
|
FFC (flat feltkorrigering) modus |
Auto, manuell, ekstern korreksjon |
|
|
Dde |
Ja |
|
|
General |
||
|
Maskinvaregrensesnitt |
USB2.0 FPC |
|
|
Makt |
DC 5V ± 5% |
|
|
Strømforbruk |
≤0.55W |
|
|
Vibrasjon og sjokk |
Vibrasjon: sinusformet vibrasjon, 20 m/s ², 3 - Axis Sjokk: Half sinusbølge, 30 g/11 ms, 3 - Axis 6 - vei |
|
|

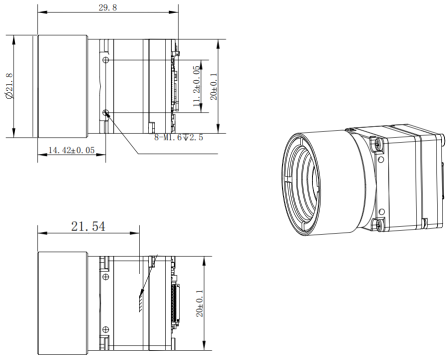

Dimensjon |
29,8 mm*20mm*20mm |
29,8 mm*20mm*20mm |
|
Vekt |
≤22g |
≤22g |
|
Arbeidstemperatur |
- 40 ° C ~ 70 ° C. |
|
