12μm 640 × 512 USB (CVBS/Type - C/MIPI Valgfritt) Compact Size Temp Måling Termisk modul

Modellnummer

SG - DTM06U (C, M) 2 - x

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - x

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

Termisk modul

Bildesensor

Ukjølt Vox -mikrobolometer

Pixel -intervall

12μm

Responsbølgebånd

8μm til 14μm

Maks. Oppløsning

640 × 512

384 × 228

256 × 192

Bildefrekvens (FPS)

50

25

50

25

50

25

Linse (brennvidde)

9.1/13/19/25mm

9.1/13mm

4/7/10mm

F Nummer

F1.0/ f1.0/ f1.1/ f1.2

F1.0

F1.0

Synsfelt (h × v)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Temp måling

N/a

Støtte

N/a

Støtte

N/a

Støtte

Temperaturmåling

Temperaturområde

LT -modus: - 20 ° C ~+150 ° C; HT -modus: 0 ° C ~+550 ° C.

Målefeil

Maks (± 2 ° C, ± 2%); Driftstemp: - 20 ° C ~+50 ° C.

Bildevisning

Bildejustering

Lysstyrke, kontrast, skarphet

Detaljforbedring

Støtte

Gevinst

Auto/manual

Støyreduksjon

2d/3d

Flip

Støtte

Speil

Støtte

Pseudo - Farge

18 paletter med fargejusterbar

Crosshair

Vis/forsvinne/skjul

Bildebehandling

Nukekorrigering, digital støyfilter, DDE

Video

Videoutgang

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Utvidelsesgrensesnitt

USB/MIPI/CVBS/TYPE - C.

USB/CVBS/TYPE - C.

Seriell kommunikasjon

UART seriell port

General

Makt

DC 4,5 ～ 5,5V; CVB: DC 4.5–20V

Strømforbruk

≤0.7w@25°c

≤0.7w@25°c

≤0.55w@25°c

Arbeidstemperatur

- 40 ° C ~ 70 ° C.

Lagringstemperatur

- 40 ° C ~ 80 ° C.

Arbeidende fuktighet

≤95% RH (ikke - Kondensering)

Sjokk

6.06g tilfeldig, 3 - akse, sinusbølgevibrasjon

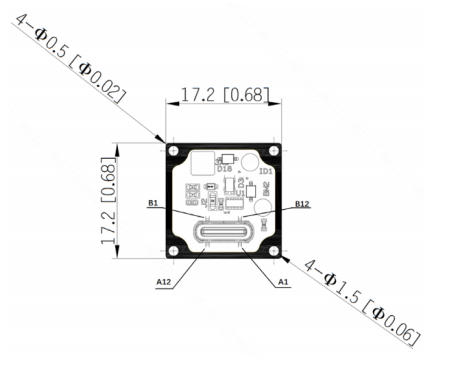

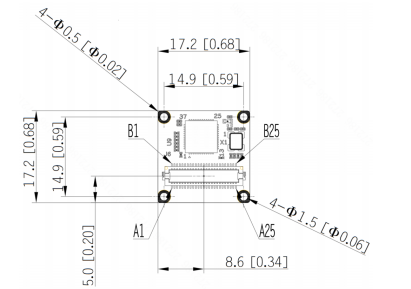

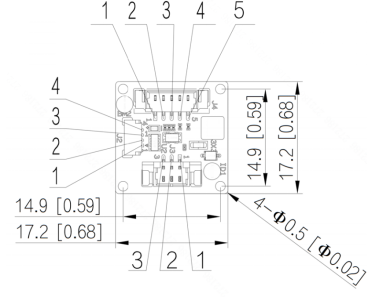

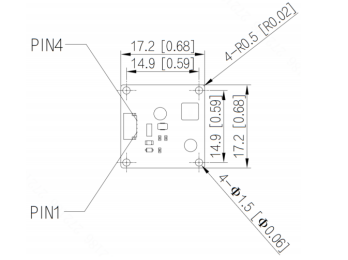

Dimensjon

17,3mm*17,3mm*10,8mm (uten linseavstandsring haleplate)

Vekt

5g (uten linse spacer ring haleplate)
