12μm 256 × 192 USB Output Compact Size Thermal Module

Modellnummer

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Termisk modul

Bildesensor

Vox ukjølte fokale plane matriser

Maks. Oppløsning

256 × 192

Bildefrekvens

Justerbar, 25Hz til 50Hz

Pixel -intervall

12μm

Responsbølgebånd

8μm til 14μm

Netd

≤ 40 mk (@ 25 ° C), f# = 1.0

Linse (brennvidde)

9,7mm

15,4mm

F Nummer

F1.0

F1.0

Ifov

1,2 mrad

0,8mrad

Synsfelt (h × v)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Min. Fokuserer avstand

2m

5m

Temperaturmåling

Temperaturområde

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C.

Temperaturnøyaktighet

Maks (± 2 ° C, ± 2%) ved omgivelsestemperatur 25 ° C og objekttemperatur over 0 ° C

Temperaturavstand

(basert på 0,65 × 0,65m)

10m (lengst)

15m (lengst)

Termografiregel

3 Temperaturmåleregeletyper, 21 regler (10 poeng, 10 regioner og 1 linje)

Datautgang

16bit temperaturdata

Bildevisning

Kontrastjustering

Ja

Lysstyrkejustering

Ja

Paletter

15 paletter med fargejusterbar, standard hvit varm

FFC (flat feltkorrigering) modus

Auto, manuell, ekstern korreksjon

Dde

Ja

General

Maskinvaregrensesnitt

USB2.0 FPC

Makt

DC 5V ± 5%

Strømforbruk

≤0.5W

Vibrasjon og sjokk

Vibrasjon: sinusformet vibrasjon, 20 m/s ², 3 - Axis

Sjokk: Half sinusbølge, 30 g/11 ms, 3 - Axis 6 - vei

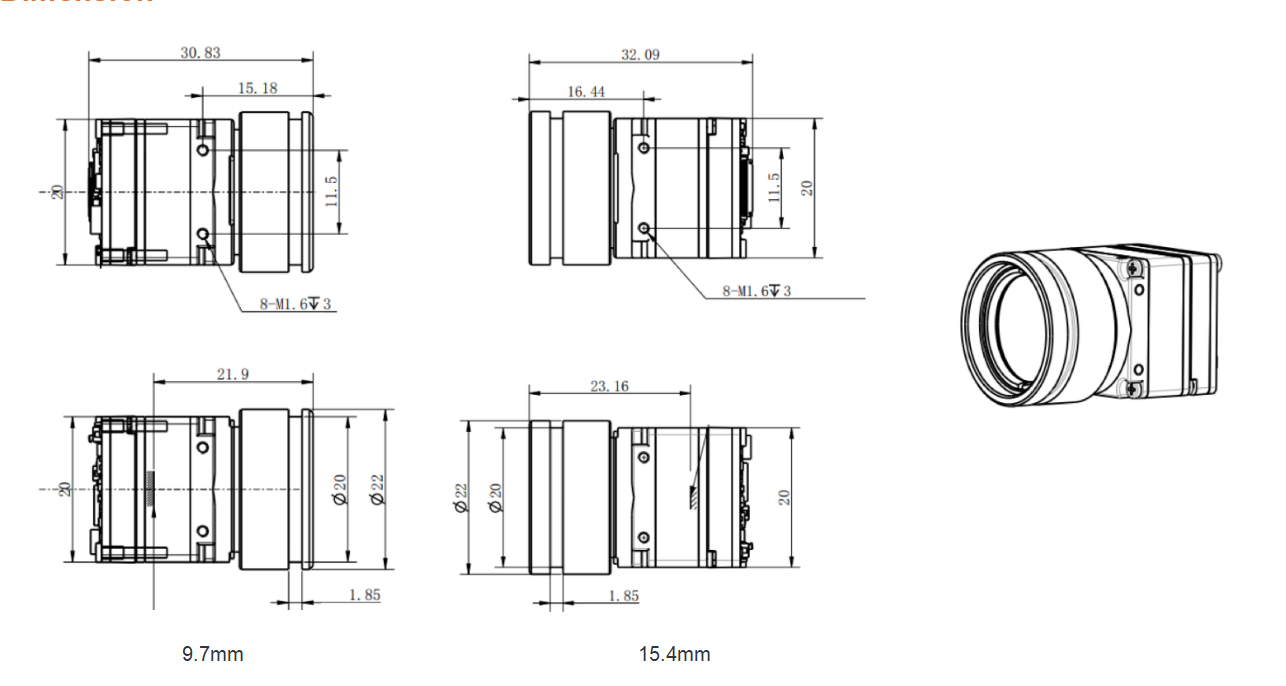

Dimensjon

30,83mm*20mm*20mm

32.09mm*20mm*20mm

Vekt

≤20g

≤22g

Arbeidstemperatur

- 40 ° C ~ 60 ° C.
